CRAFT CAD DX ご紹介ムービー

「CRAFT CAD DX」の特徴を分かりやすく説明しております。 是非、ご覧ください。

ライセンス管理

WEBライセンス

ライセンス管理方式を従来のUSBプロテクタ認証から WEB認証に変更し、ライセンス利用の最適化を図ります。
ライセンス取得後は最大30日間WEB認証が不要となりますので、 WEB環境のない場所への持ち出しも可能です。
ライセンスを利用しない場合は、使用権キーの解除をすることで、別のパソコンでライセンス認証を行い、複数人で効率よく運用できます。
CRAFT CAD終了時、使用権キーの解除が行えます。これにより、解除忘れを防ぐことができます。 終了時の設定は、以下から選択します。

特長・機能

これこそが「設備図面を描く簡単なCAD」！！

JW-CADを使って設備図を作成されている方や、これからCADを導入される方でも簡単にマスタできるソフトです。 長年のノウハウから培われた建築・電気・空調・衛生の各作画機能を住宅や小型建物に適したコンパクトな機能にまとめていますので、コストパフォーマンスに優れ、また多彩な活用を可能にしました。

・「感覚」で操作できるよう、分かりやすい画面構成と簡単操作を追求しました。
・パターン配線，ケーブルラック・ダクト・配管ルート作画，経路記号付与など、設備図を作画する上で必要な機能を約20コマンドに厳選、短時間でマスターできます。
・シート機能を搭載，異縮尺図面にも対応しています。
・プラン図作成に便利！写真の貼付・編集が容易です。

初心者でも安心

設備図作成の機能だけでなくベース機能や建築機能も充実

・「感覚」で操作できるよう、分かりやすい画面構成と簡単操作を追求しました。
・パターン配線，ケーブルラック・ダクト・配管ルート作画，経路記号付与など、設備図を作画する上で必要な機能を約20コマンドに厳選、短時間でマスターできます。

簡単シンボル選択＆シンボル登録

よく使用される電気・空調・衛生シンボルは事前に登録済で、シンボル登録も簡単に行えます。
また、DXF,DWG,JWWファイルを「CRAFT CAD」のシンボルファイルに一括で変換できます。

複合スイッチシンボルを自由に組合せて作成・登録ができます。

配線長・配管長の注釈作画が可能

作画した配線・配管の配線長・配管長を注釈作画できます。
また、作画した注釈文字を集計して、CSV形式に書き出すことができます。

シンボル拾い表の注釈作画が可能

配置したシンボルの個数を集計し、シンボル拾い表として作画できます。また、集計結果をCSV形式に書き出すことができます。

作画後の仕上げ機能も充実

配線の整理や、ルートの末端記号付加も簡単です。

指定のシンボルを指示するだけで、配線振分ができます。

配線の交差部分や配管の交差部分も簡単に隠線処理できます。

配線の隠線時、一般住宅用の隠線記号で隠線処理できます。

パターン配線＋一括配線でらくらく配線

器具間の配線は、5つの配線パターンから選択して作画できます。複数台の器具が水平・垂直方向に配置されている場合、範囲を指定するだけで一括作画できます。

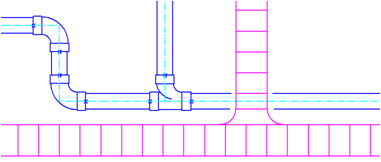

複線「配管」「ケーブルラック」の作画が可能

連続ルート作画では、曲り点にエルボを自動配置します。連続ルート作画では、曲り点にエルボを自動配置します。

マウス一つで経路移動

図面上に作画されている配管や配管のルートを変更する際、削除して新たに書き直すことなく経路を移動できます。
また、既に付加されている経路記号，末端記号も同時に移動します。

作画済の配線パターンを簡単に変更できます。

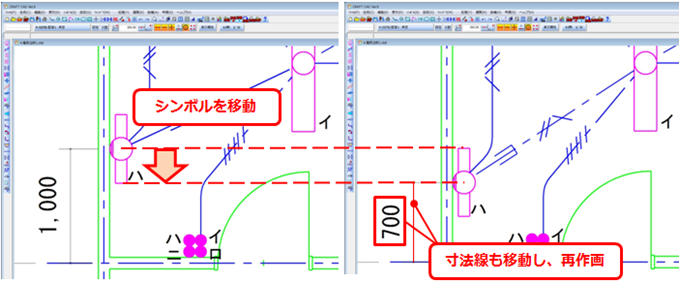

シンボルを移動すると接続している配線も同時に移動します。
シンボルに作画済みの寸法線もリンクし、自動で寸法線・寸法値が変更されます。

相対ピッチ指示モード

相対ピッチ指示モードを使用することにより、指示した基準点から、設定したピッチ単位で、マウスカーソルが移動します。

申請書作成

申請書の図面データに情報を付加するだけで、後はダブルクリック感覚で申請書を作成できます。また、申請書はフリーフォーマット形式ですので、電気、衛生等、図面種別も問いません。もちろん、申請書に利用できるアイソメ作画機能も搭載しております。

建具コマンド

建具記号も充実しています。

天井・タイル・畳割コマンド

天井・タイル割は千鳥を含む3パターンで作画できます。畳割はパターンを登録して、配置することも可能です。もちろん、指定の矩形内を隠線することも簡単に行えます。

PDFデータ読込み

CADソフトなどから直接PDF形式に変換したベクトル形式のPDFデータを、CRAFT CADのCAD要素として読込みできます。
CRAFT CADでのトレース作業が不要となることから、図面作成業務の大幅な効率化に繋がります。

対象となるPDFデータは、Microsoft Word や Excel，CADデータをPDF変換ソフトで作成した、文字や線分情報を保持しているPDF（ベクトル形式）ファイルのみです。



デュアルディスプレイ

CRAFT CADを複数のディスプレイで同時起動させることができます。
この機能で、複数のディスプレイ間でCRAFT CAD図面の複写等が行えます。
これにより、作業効率のアップを図れます。

分電盤図作成用に専用機能を用意

分電盤図作成に必要な事項を入力するだけで、簡単に分電盤図が作成できます。

その他便利な機能

「DWG・DXF」および「JWW」の最新データに対応

「DWG・DXF（AutoCAD 2022まで）」「JWW（Jw-cad Ver8まで）」の入出力に対応

64ビットに対応

「CRAFT CAD DX」は、64ビットアプリケーションとして動作します。
従来の「CRAFT CAD」と比較し、アプリケーションが利用できるメモリ領域が大幅に増えますので、大容量の「DWG，DXF」「JWW」図面でもストレスなく扱え、加えて、ラスターデータ（PDF，PNG，JPG，TIF，BMP）の貼付け枚数も大幅に向上します。

シンボルの更新

LED照明器具の追加登録など、標準搭載シンボルを更新しました。

メリハリのある図面作画

線幅属性により分かり易い図面が作成できます。

イメージ読込機能

スキャニングした図面データや写真データを読込できます。（PDF,BMP,JPG,TIFF,PNG）
もちろん、イメージのスケール調整、回転（水平方向に補正）も可能です。

開いたファイル・保存したファイルの履歴メニューに対応

「ファイル」メニューにこれまでに開いたファイル・保存したファイルの履歴を表示できます。

「雲マーク」が作画できます。

現行の矢印カーソルを「クロスカーソル」に変更できます。

コンテキストメニュー対応

各コマンドの初回オペレーションの右クリック時に「スタックコマンド」や「関連コマンド」のポップアップメニューを表示。
より効率的な作画が可能となります。

クリップボード機能

クリップボードへコピーすれば、「CRAFT CAD」で作画した図面をそのまま、「Word」や「Excel」などに貼り付けできます。

ホイール付きマウス対応

ホイールを利用することにより、マウスで簡単に画面の移動・拡大縮小が行えます。
また、ホイールボタンをクリックしたままドラッグすることにより、スムーズに画面を移動できます。

ジャンプ機能でコマンドを簡単起動

配置済みの部材を指示することで、コマンドを簡単起動できます。作画条件も自動設定されるので、作業効率が大幅にアップします。

平行寸法

部材（シンボル）の移動とリンクし、自動で寸法線・寸法値が変更されます。

開く

「開く」からでもDWG，DXFおよびJWW、JWC形式の図面を開けます。

名前を付けて保存

「名前を付けて保存」からでもDWG，DXFおよびJWW、JWC形式の図面を保存出来ます。

レイヤ分割表示

レイヤ分割表示で「範囲を指定して移動する」機能を追加しました。
レイヤ分割表示から選択した部材に対してレイヤ間の移動ができます。

印刷

用紙サイズを基準に、枠内で囲っている範囲の印刷ができます。

動作環境

OS	Windows 11(64Bit) Windows 10(64Bit) Windows 8.1(64Bit)
CPU	インテル Core i5 シリーズ同等品以上推奨
メモリ	8.0GB以上推奨
HDD	5.0GB以上推奨
CD-ROMドライブ	必須（インストールに使用）
ライセンス管理方式	WEB認証

※仮想OS（Virtual PC／VMWare／Fusion／Hyper-V等）、リモートデスクトップ上での動作は保証いたしません。

※ARM版Windowsでは動作いたしません。
